Изготовление печатной платы (фотогайд).

Решил написать подробный фотогайд по изготовление печатной платы (далее ПП) с помощью ТОЛЬКО лазерного принтера (и никакого другого!!!). И так приступим. Много будет картинок, но они нам будут нужны.

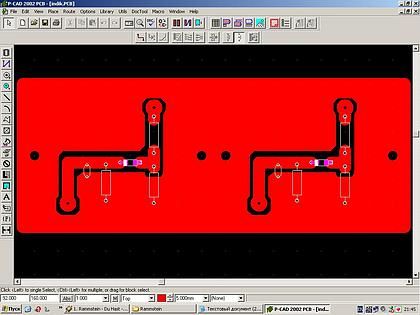

Для начала делаем проэкт. Делаем ПП. Можно её сделать в P-CAD (как сделал я), либо в Фотошопе (как сделанна была предыдущая плата), либо вообще в Паинте (между прочим много приборов у нас на работе раньше рисовалась именно так).



Потом мы берём и распечатываем эту плату на обычной бумаге и смотрим её размеры, проверяем, чтобы все крепления совпадали и т.п. Далее вырезаем по размерам контуров платы из фольгированного текстолита или гетинакса заготовку. Желательно не делать слишком больших площадей меди, там тонер хуже всего ложиться. (хотя у меня в принципе получилось не плохо).



Далее готовим утюг - греем, и обезжириваем плату ацетоном, спиртом, или бензином (у кого, что есть). Перед обезжириванием, по неё лучше пройтись мелкой шкуркой, чтобы тонер лучше пристал. Утюг желательно брать старый - без отпаривателя и тефлона. Но пойдёт и новый, только без воды и с отключённым отпаривателем. Учтите, при неакуратной работе поверхность утюга можно просто засрать!



Затем берём старый, не нужный глянцевый журнал. Отдираем обложку (она нам не понадобиться), и отрываем страницу. Желательно, но не обязательно с белым фоном - чтобы было нагляднее. Пойдёт рекламный журнал от ИКЕА.



И распечатываем нашу плату в зеркальном обтображении (нужно учитывать, что перенесётся рисунок ЗЕРКАЛЬНО!!!) на данной бумаге. Если рисунок не напечатался, или напечатался косо надо взять НОВЫЙ лист бумаги из журнала. Не используйте старые листы, т.к. тонер может рилипнуть к утюгу.



Далее кладём текстолит, фольгой вниз к будущему рисунку ПП. (см. картинку).



И крайне акруатно, стараясь чтобы рисунок не "съехал" загибаем все края. Это делается для, того чтобы в процессе гладки не сдвинуть бумагу, и не попортить всю работу. Я обычно всё полностью заворачиваю, но верхнюю бумагу, под которой находиться тонер оставляю в один слой.



Далее сверху кладу какую-нибудь чистую бумажку (чтобы утюг не прилипал к журнальной бумаге), и начинаю разогревать тонер утюгом, водя утюгом по всей плате с усилием. Дважения надо начинать от середины к краям, прогревая хорошо все участки. Не забывая немного надавливать на утюг. Плату надо прогреть всю, несколько раз пройдясь по всем участкам. Надо чтобы она вся была горячая. Чтобы не подпортить стол, рекомендую под плату класть кусок фанеры (на фотке не видно). Особое внимание уделите краям платы, на них тонер, почему-то плохо перелазиет.



Потом ПОКА ЕЩЁ ГОРЯЧАЯ бегом несу до холодильника и кладу в морозилку. Но смотрите, не двигайте основную бумажку с тонером. Можно в морозилку не класть, а просто сверху положить массивный, плоский кусок железа (толщиной не менее 1 см), который укроет всю плату. Для маленьких плат я так и делаю. Для больших у меня нет такого кусищи железа.



Пока плата в морозилке. У вас есть 5-10 минут, можете смело попить чайку или покурить. Далее достаём плату из морозилки и кладём её в тёплую, но не горячую воду. Желательно температуры тела, чтобы было приятно работать. Я кладу в раковину, и заливаю сверху водой. Можно делать в тазике, либо большой миске, без разницы. Так даже удобнее. Т.к. ничего не забивается - воду выльем в унитаз. Ждём когда бумага хорошенько размокнет (3-4 минуты).



Затем удаляем всю висящую бахрому, которую мы заворачивали под плату. И акуратненько с торца начинаем пальчиком сдирать бумагу, скатывая её в катышки. Делать обязательно от середины к краям.Не спешите, и не старайтесь по скорее увидеть результат. Можно снять один слой бумаги, потом второй и так пока не обнажиться полностью только чёрная и медная основа. Не переусердствуйте - тонер тоже может стереться. Однако внимание следует уделить мелким деталям, т.к. они бывают прикрыты мелкой бумагой, что ухудшает их травление. Внимательно осмотрите и снимите все излишки бумаги.



Далее кульминационный момент. Либо у вас отлично получаеться плата, и вы прыгаете до потолка от радости, что тонер лёг как надо, либо грустите, что дорожки где-то не получились. Как правило не получаються края. Если мелкий недочёт (ну на одной дорожке 2 милиметра не получилась), то можно это испавить циапон лаком, предварительно высушив плату. Но, если совсем большой косяк, то надо будет повторить все пункты. Не отчайвайтесь. Сразу врятли у вас получиться. До написания этой статьи автор два раза переделывал плату и ничего не получалось. Получилось сразу, но только когда я взял в руки фотоапарат. Тонер в случае неудачи смываються ацетоном. Будем считать, что у нас всё в порядке. И так получилось:

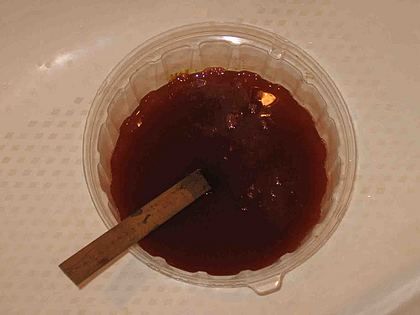

Ура! И так плата готова к травке. Делаем раствор хлорного железа и травим плату. Температуру воды не берите больше 60 грудсов! Тонер смоется!





Как травить плату и делать раствор пусть расскажет кто-нибудь другой (напр. di_halt :) ) . Т.к. я сам делаю его не очень качественно, травлю не в кипятке, как это принято делать. И травлю порядка 4-5 часов, иногда досыпая хлорного железа.

Последняя стадия - это смыть тонер. Смывается ацетоном. Далее плата зачищается шкуркой, т.к. тонер может немного въесться в медь, и там припой не ляжет (чёрные пянта, не смываемые ацетоном), сверлиться, лудиться, и запаиваються детали. Потом для красоты и защиты я покрываю лаком.

Плата сделанна, дырки просверленны, детали запаяны. Покрыта уже лаком и всё работает. (фотки приведу позже, фотик забрали. Но сниму обязательно).

Недостатки данного метода:
1) Возможно несколько раз повторить процесс, в случае неудачного перевода.
2) Не у всех есть лазерник.

Преимущество:
1)Дешевизна.
2)Простота и доступность, может даже школьник сделать.
3)Очень выское качество. Почти заводское. Даже иногда не уступает фоторезистивному способу!
4)Быстрота.
5)Могу перечислять ещё долго :) .
